下面為某石料加工基地，年產量60-80萬m3，下面就來介紹下它的一條砂石生產線，其加工流程如下圖。

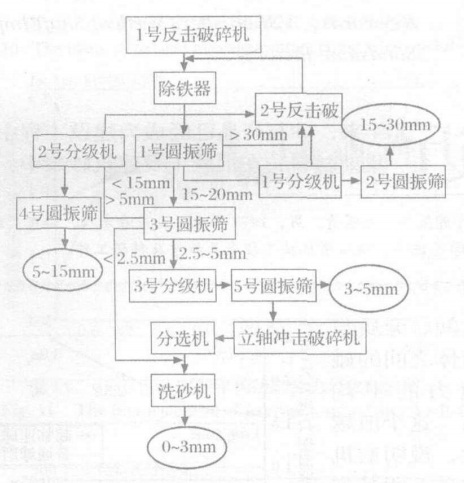

工藝流程圖

物料(>80mm)先由1號反擊破碎機破碎，經過除鐵器進入1號圓振動篩，大于30mm的物料經2號反擊破碎機破碎后再進入1好圓振動篩進行篩分;15-30mm的物料經分級后一部分重新進入2號反擊破碎機進行破碎，另一部分進入2號圓振動得到15-20mm的產品;<15mm的物料經過3號圓振篩篩分，經過分級后將>5mm的物料重新送入2號反擊破碎機破碎，其它經過4圓振動篩得到5-15mm的產品;2.5-5mm之間的物料經分級和5號圓振動篩篩分后得到3-5mm的產品，其余經5號圓振動篩篩分的物料進入立軸沖擊破碎機進行整形，然后同<2.5mm的物料進入分選機后，再經洗砂機，得到0-3mm的產品。

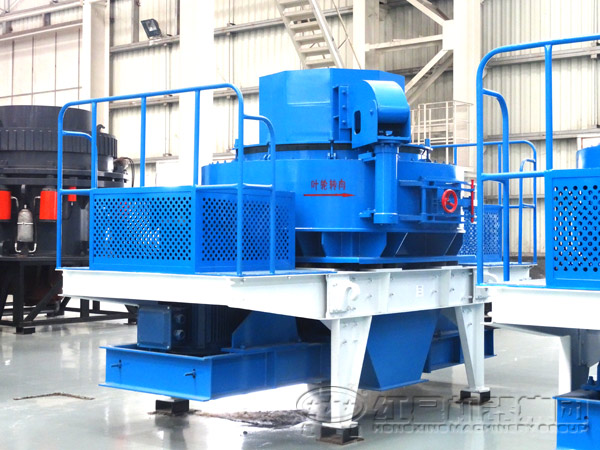

以上工藝流程，可以得到多種不同粒度的產品(如0-3mm,3-5mm，5-15mm，15-30mm)，在該流程中，立軸沖擊式破碎機的主要作用是整形，打斷物料的棱角，能得到更多的立方形產品。
